隨著人工智能和云計算的快速發展，對高容量數據交換的需求持續增長。光交換憑借其寬帶寬和低延遲，正成為應對這一挑戰的最有前景的解決方案之一。

相對早期電交換，光交換的優勢在于，沒有緩沖，透明，與比特率無關的低功耗，低延時，可擴展到非常大的端口數。

據Lumentum估算，在10萬級GPU部署中，相較于InfiniBand或以太網方案，采用其OCS可使AI數據中心網絡整體功耗降低65%以上。市場研究機構Cignal AI預測，在AI與云網絡發展推動下，OCS市場規模將于2028年突破10億美元。

現在光開關除了應用于電信領域，還應用于數據中心，兩者發展路徑和對光開關要求有所不同，例如：

1、電信：網絡交換節點~30個，流量相對穩定，中心控制層，10ms延時

2、數據中心：網絡交換節點~5000個，突發模式，結合SDN的分布控制層，小于10us延時

在這幾年的人工智能驅動的計算機和數據中心（超大規模數據中心）掀起新一輪人們研究光交換的浪潮。首先，人工智能光子學可以應對指數級（每年10倍）的產能增長，其低功效、光學可重構、光保護/修復特性，保持人工智能訓練和推理的高可用性，能夠提高人工訓練的利用率、功率效率、吞吐量和虛擬機優化，實現流量工程和負載均衡，預測重構并進行Hitless重新配置，此外，對可預測的故障進行保護以及局部故障恢復。

將光開關技術應用于人工智能領域的原因有：

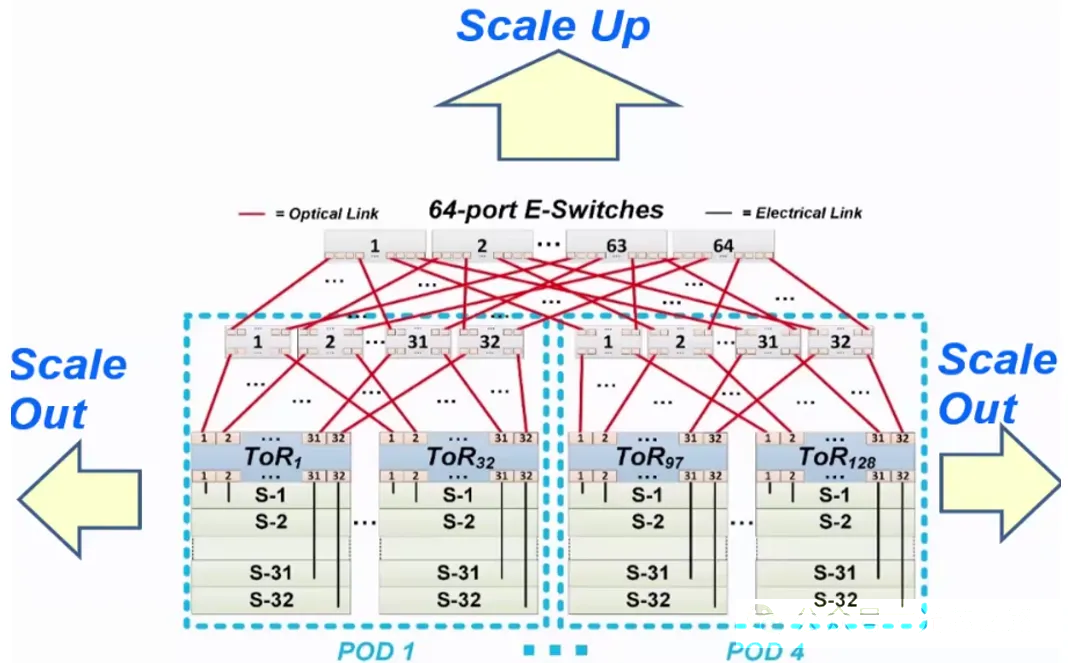

1）通過扁平化互聯架構來克服數據中心電開關的可擴展性問題：光互連通過利用光并行和WDM大規模擴展，平滑互連拓撲，減小直徑，降低時延，降低功耗，根據工作負載重新配置無源互連。

2）光重構優化互連拓撲到應用模式和提高可用性，避免擁塞和故障。

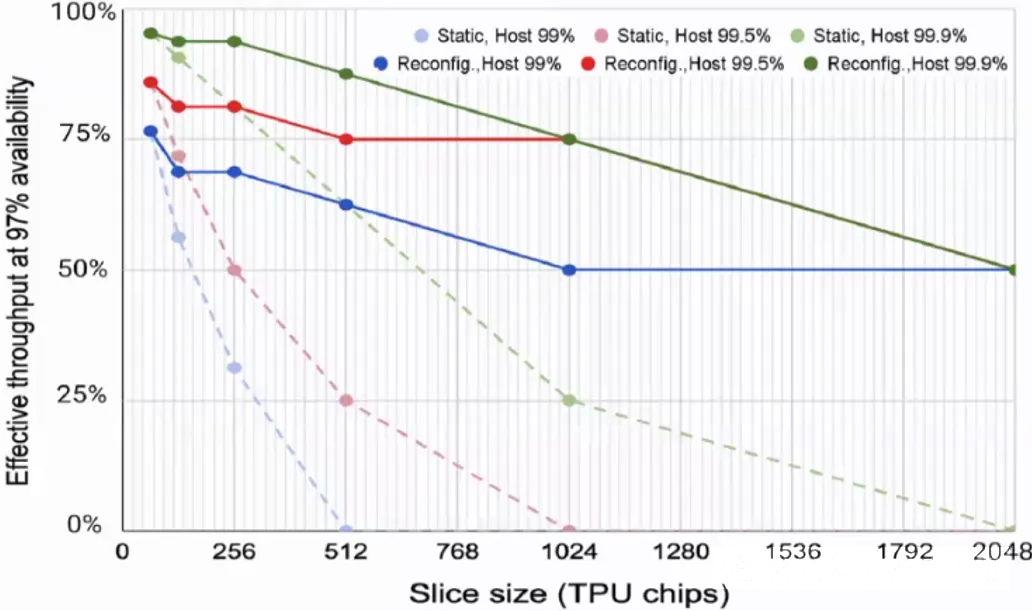

3）通過光恢復實現可靠的網絡運行：使用LW Fabric（實線）的可重構系統替換壞，與靜態系統（虛線）相比，有效吞吐量更高。

4）電開關延遲大

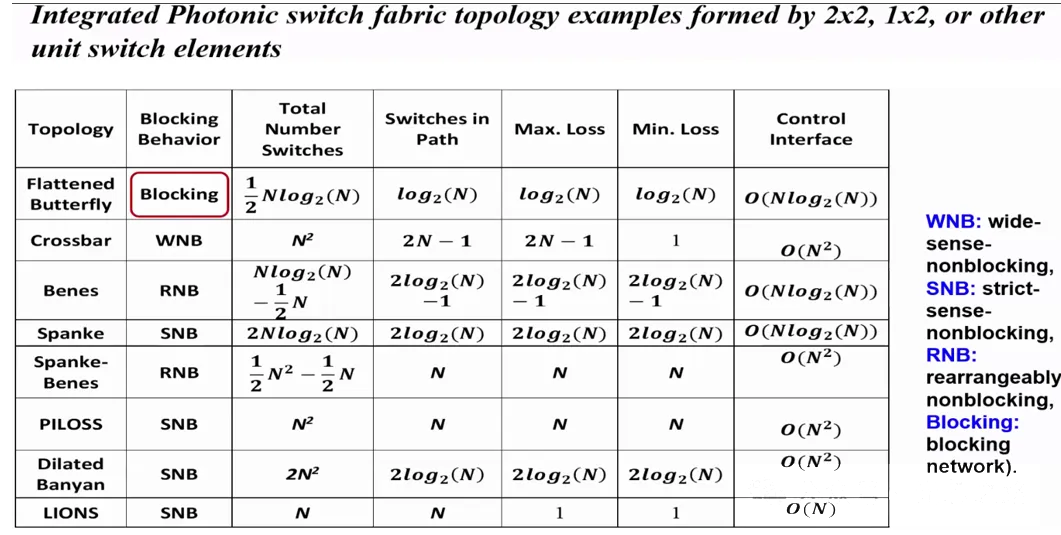

由光開關單元組成的集成光開關結構拓撲示例如下所示，需要指出的是，快速CDR突發模式對于光分組交換、光突發交換或動態光電路交換是必不可少的，目前，學術界用的最多的是benes架構，因其具有最少光開關數、路徑、損耗及控制維度，尤其是具有RNB（可重構非阻塞）。

目前限制光開關大規模應用的因素有：

1）光交換機不提供安全特性，前向糾錯以及序列化

2）光插損必須<< 3db，這必須商用收發器（有源光纜和CPO）需要達到3dB的功率余量標準

3）沒有可行的光學緩沖方法：例如突發模式檢測或在中斷前與AI/ML進行Hitless重新配置

4）中央控制平面只有在可以擴展到1000個節點時才有效。分布式控制平面或混合方法可以更好地擴展。

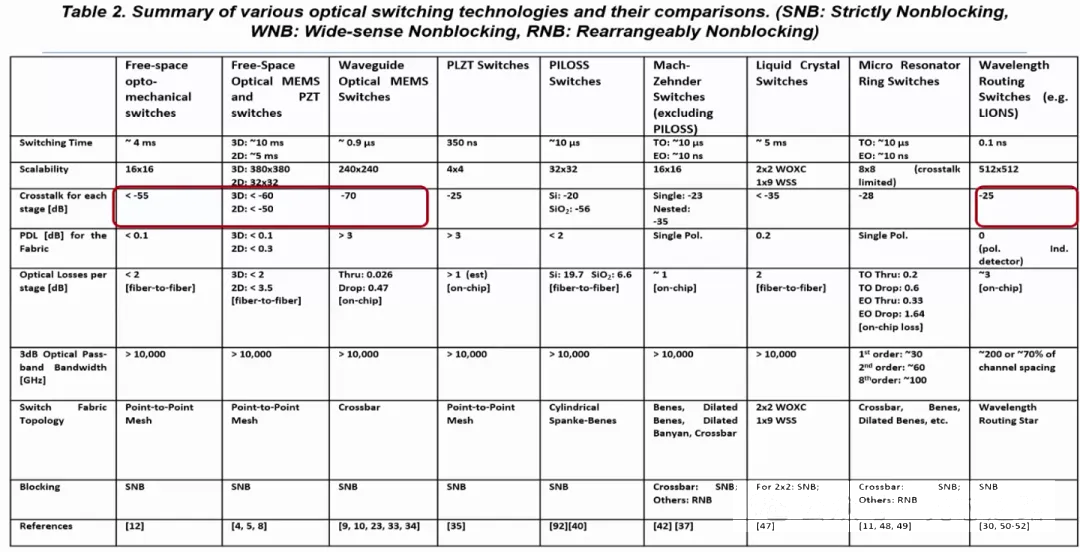

總結目前實現的各類光開關性能比較，商用光開關都是基于MEMS，學術界研究最多是基于硅光方案，但缺點是串擾大、插損大、端口數（不過這幾年也逐漸越來越多）。

下面來簡單看看幾種光開關技術：

1、基于MEMS技術：

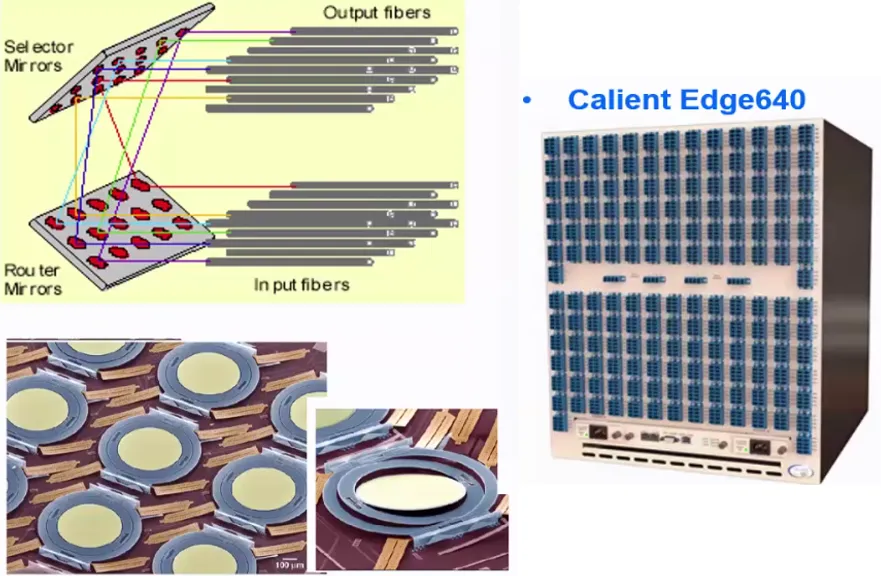

Lucent基于MEMS技術發布的Edge640，其主要特點是640全雙工接口，由2個320x320光開關核組成，偏振不敏感，50ms切換時間，<3 db損耗，-60db串擾

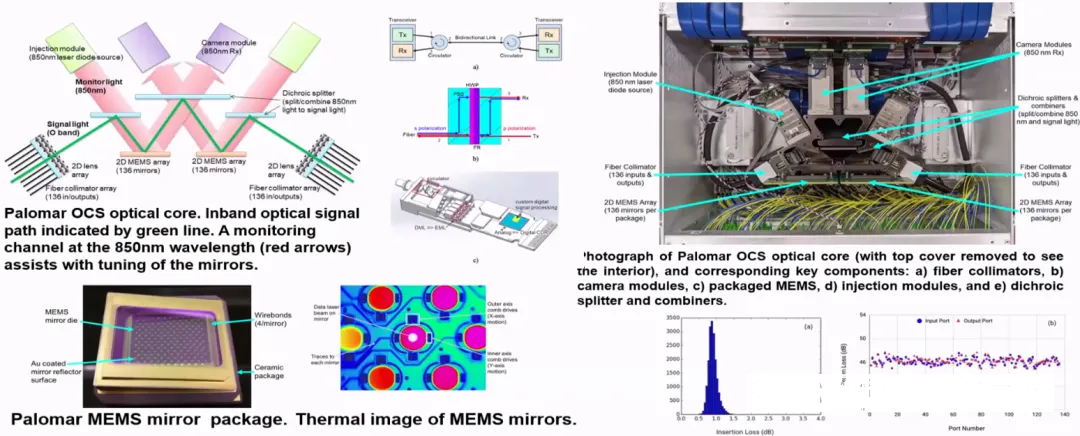

谷歌也是基于MEMS技術。

采用MEMS技術的優點在于可擴展，端口數多，彈性架構，分布式控制。

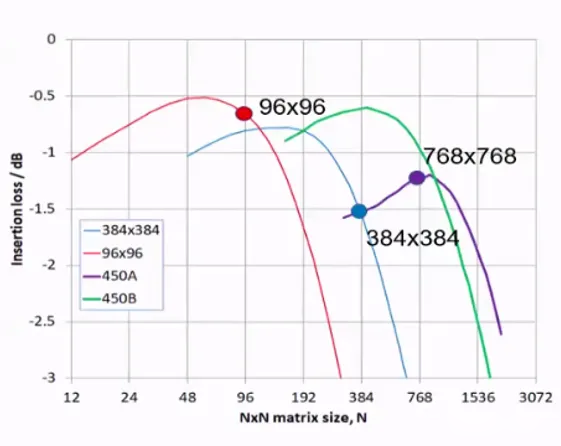

例如，通過陣列與16端口切片創建完全連接的576x576 OCS，在所有路徑上測量具有1.3dB中值損耗，最大3.2dB。但準直光學元件增加工作距離使得光學矩陣尺寸更大。

在這次OFC上，Lumentum基于成熟MEMS技術發布其R300 OCS 300x300端口光路開關（OCS）樣品，并已向多家超大規模（Hyperscale）客戶提供，并計劃于2025年下半年正式上市。這款突破性產品及方案旨在提升人工智能集群、數據中心內部網絡的可擴展性、性能與能效。其特點是，顯著節能、超低時延（消除光電光轉換，時延較以太網交換降低5-10倍）、超寬波段（支持O/C/L波段）、卓越低插入/回波損耗、極低偏振相關損耗（PDL）與偏振模色散（PMD）、超強穩定性和高可靠性。

2、液晶光開關：

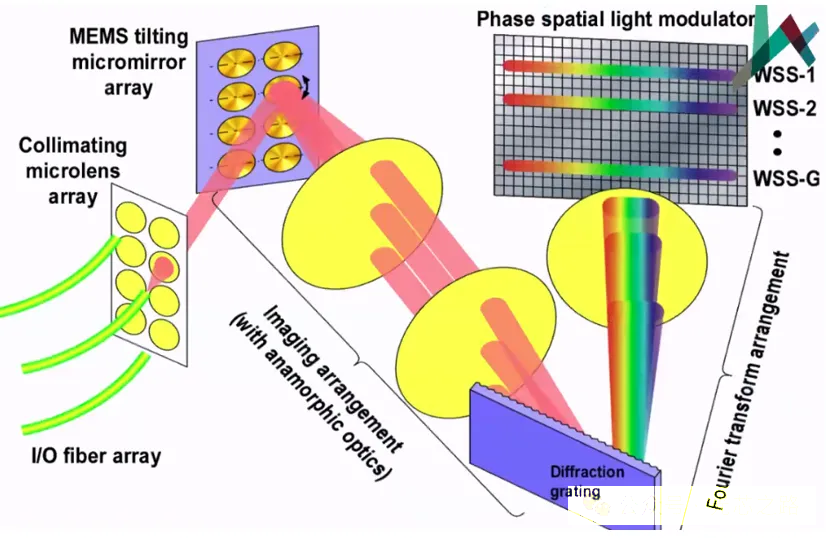

代表性的商用產品是WSS，其最大特點是增加波長維度，通過波束控制實現多路光纖分配，每個輸入的波長在可用的基礎上被解復用到單個輸出端口。目前典型插損是5dB，切換速度<100ms，ER>30dB，偏振不敏感，缺點是成本高。

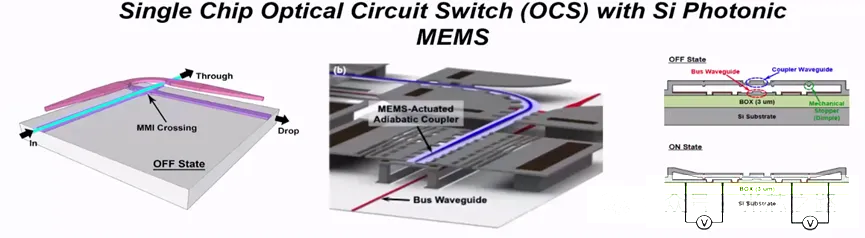

3、硅光技術——MEMS

    在硅光平臺上制作MEMS結構實現波導直通和交插，主要特點是MEMS驅動開關在關閉狀態下幾乎為零損耗，可擴展到高端口數，且沒有級聯損耗，具有高消光比（> 60db）以及寬帶（> 120nm）。

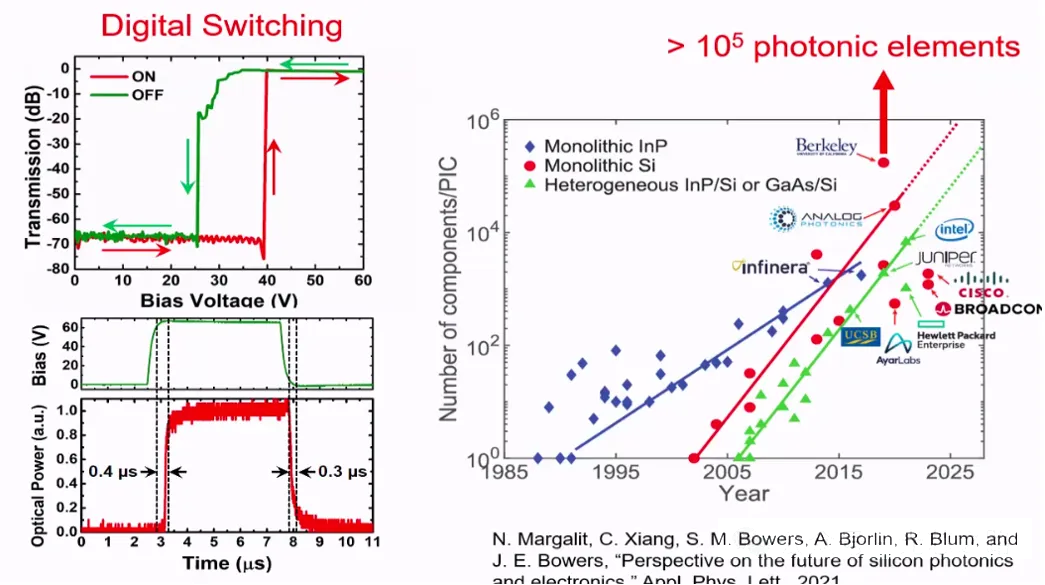

最具代表性的是UC Berkeley的 240x240 SiPhotonic OCS，具有高集成度，片上集成170,000個單元，每個端口的片上波導損耗僅0.04 dB，高消光比> 60dB，切換時間僅400 ns。

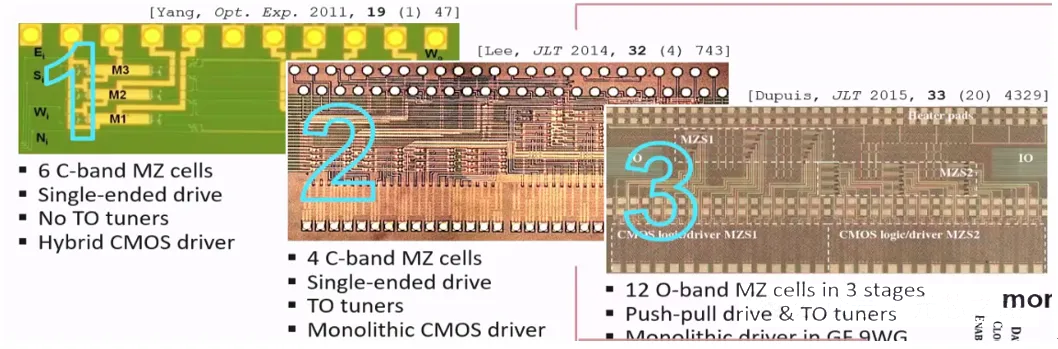

4、硅光技術——MZIs

這個是學術界研究最多的結構，主要特點是高集成度，結構簡單。隨著一代代發展，目前典型損耗>3dB，串擾<-25dB，切換時間可達到ns級，功耗僅x00mW，尺寸僅xxmm^2。具體進展下篇介紹。

5、集成光學——InP SOA

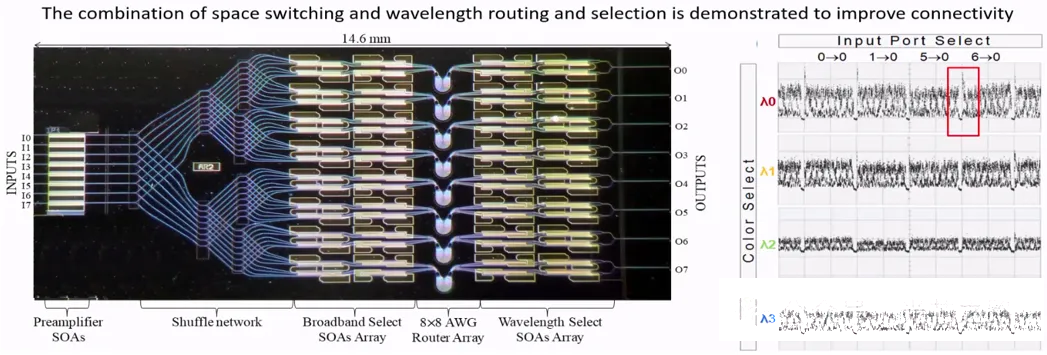

    最具代表性的是 Eindhoven's AP 16x16 InGaAsP/InP Photonic Switch Chip，結合空間交換和波長路由選擇，可改善光端口連通性，其最主要好處是，通過片上集成SOA可以補充光插損。
